Máy trắc địa là máy gì? Tổng quan kiến thức và ứng dụng trong thực tế

Trong thế giới kỹ thuật và xây dựng hiện đại, độ chính xác và hiệu quả là yếu tố then chốt để đảm bảo thành công của mọi dự án. Từ việc xây dựng những tòa nhà chọc trời đến việc quy hoạch các tuyến đường giao thông huyết mạch, hay quản lý tài nguyên đất đai, tất cả đều phụ thuộc vào khả năng đo đạc và xác định vị trí một cách chính xác. Đây chính là vai trò không thể thiếu của ngành trắc địa, và cốt lõi của ngành này nằm ở các loại máy móc chuyên dụng được gọi là máy trắc địa. Những thiết bị này không chỉ giúp các kỹ sư và chuyên gia đo đạc mà còn thu thập, xử lý dữ liệu, và đưa ra những thông tin quan trọng để đưa ra quyết định và triển khai công việc một cách hiệu quả. Sự phát triển không ngừng của công nghệ đã mang đến những cải tiến vượt bậc cho máy trắc địa, biến chúng trở thành những công cụ mạnh mẽ và đa năng, đáp ứng nhu cầu ngày càng cao về độ chính xác trong nhiều lĩnh vực.

Thuật ngữ “máy trắc địa” được sử dụng để chỉ chung tất cả các loại máy móc, thiết bị, và phần mềm được thiết kế và sử dụng đặc biệt cho công tác trắc địa, đo lường, và thu thập dữ liệu liên quan đến bề mặt Trái Đất. Những công cụ này đóng vai trò thiết yếu trong việc đo đạc và xử lý dữ liệu về địa hình và các yếu tố tự nhiên cũng như nhân tạo trên bề mặt hành tinh của chúng ta. Mục đích chính của việc sử dụng máy trắc địa là để xác định một cách chính xác các đặc điểm không gian của các yếu tố địa lý, bao gồm vị trí (tọa độ), độ cao (cao độ), hình dạng, kích thước, và hướng (phương vị), từ đó cho phép tạo ra các bản đồ, sơ đồ, và dữ liệu không gian chính xác.

“Máy trắc địa” có mối liên hệ mật thiết với lĩnh vực khoa học và kỹ thuật rộng lớn hơn là “trắc địa” (hay còn gọi là trắc đạc hoặc địa trắc). Trắc địa là một ngành khoa học chuyên nghiên cứu về việc đo đạc và xử lý các số liệu liên quan đến vị trí, hình dạng, kích thước của Trái Đất và các đối tượng trên bề mặt của nó. Máy trắc địa chính là những công cụ không thể thiếu để thực hiện các phép đo này một cách hiệu quả và chính xác. Lịch sử của ngành trắc địa có nguồn gốc sâu xa, bắt nguồn từ nhu cầu phân chia đất đai và xác định ranh giới từ thời cổ đại, thể hiện qua thuật ngữ “trắc địa” có gốc từ tiếng Hy Lạp là “geodaisia”.

Phân loại các loại máy trắc địa phổ biến

Ngành trắc địa sử dụng rất nhiều loại máy móc khác nhau, mỗi loại được thiết kế để thực hiện các nhiệm vụ đo đạc cụ thể. Dưới đây là một số loại máy trắc địa phổ biến nhất:

Máy toàn đạc điện tử (Total Station)

• Đây là một thiết bị đo đạc quang học điện tử đa năng, kết hợp giữa máy kinh vĩ điện tử (đo góc) và máy đo khoảng cách điện tử (EDM) vào trong một thiết bị duy nhất. Máy toàn đạc điện tử có khả năng đo chính xác cả góc ngang, góc đứng và khoảng cách đến một điểm mục tiêu. Dựa trên các số liệu đo được, máy có thể tự động tính toán tọa độ ba chiều (X, Y, Z) của điểm đó. Nhiều máy toàn đạc hiện đại còn được trang bị phần mềm mạnh mẽ để xử lý dữ liệu ngay tại hiện trường, thực hiện các phép tính phức tạp và thậm chí hỗ trợ các tác vụ bố trí điểm. Một số dòng máy cao cấp còn tích hợp công nghệ quét laser, cho phép thu thập đám mây điểm (point cloud) chi tiết về khu vực khảo sát. Máy toàn đạc điện tử được ứng dụng rộng rãi trong các công tác khảo sát địa hình chi tiết, đo đạc địa chính, bố trí công trình xây dựng (như nhà cửa, cầu đường, hầm), và theo dõi biến dạng của các công trình. Sự tích hợp nhiều chức năng trong một thiết bị duy nhất giúp tăng hiệu quả và độ chính xác của công tác đo đạc, đồng thời tiết kiệm thời gian và nhân lực.

BÁO GIÁ CÁC DÒNG MÁY TOÀN ĐẠC ĐIỆN TỬ ĐÃ QUA SỬ DỤNG

CÁC DÒNG MÁY KINH VĨ PHỔ BIẾN

Máy kinh vĩ (Theodolite)

Máy kinh vĩ là một thiết bị quang học chính xác, được sử dụng chủ yếu để đo các góc ngang và góc đứng. Mặc dù máy toàn đạc điện tử ngày càng phổ biến, máy kinh vĩ vẫn đóng vai trò quan trọng trong các nhiệm vụ đo góc chính xác và có thể được sử dụng để xác định khoảng cách và độ cao thông qua phương pháp đo cao lượng giác. Chức năng chính của máy kinh vĩ bao gồm đo chính xác các góc (cả ngang và đứng) , xác định hướng và phương vị của các đối tượng và đường ngắm , và đo khoảng cách một cách gián tiếp. Máy kinh vĩ thường được sử dụng trong xây dựng để thiết lập các đường thẳng, kiểm tra độ thẳng đứng, và định vị các cấu kiện , trong đo đạc địa chính, đặc biệt ở những khu vực mà việc đo khoảng cách không phải là ưu tiên hàng đầu hoặc được thực hiện bằng các phương pháp khác , và trong các khảo sát địa hình để đo góc và xác định các đặc điểm địa lý. Mặc dù không đa năng như máy toàn đạc, máy kinh vĩ vẫn là một công cụ đáng tin cậy cho các nhiệm vụ đo góc chính xác.

Máy thủy bình (Level)

• Máy thủy bình (còn được gọi là máy thủy chuẩn hoặc ni vô) là một thiết bị quang học được thiết kế để tạo ra một đường ngắm nằm ngang, cho phép đo sự chênh lệch độ cao (cao độ) giữa các điểm khác nhau trên bề mặt Trái Đất. Chức năng chính của máy thủy bình là xác định độ cao tương đối giữa các điểm , truyền cao độ từ các mốc chuẩn đã biết đến các điểm khác , và trong một số trường hợp, có thể được sử dụng để đo góc và khoảng cách với độ chính xác thấp hơn. Máy thủy bình được ứng dụng rộng rãi trong xây dựng để san lấp mặt bằng, kiểm tra độ cao của sàn, đường xá, và các công trình khác , trong các khảo sát địa hình để xác định đường đồng mức và cao độ , theo dõi sự lún của đất và công trình , và tính toán khối lượng đào đắp. Với sự đơn giản và độ tin cậy cao trong việc đo cao độ, máy thủy bình vẫn là một công cụ thiết yếu trong nhiều công tác trắc địa và xây dựng.

TOP 10 MẪU MÁY THỦY BÌNH BÁN CHẠY NHẤT

CÁC DÒNG MÁY ĐỊNH VỊ RTK BÁN CHẠY

Máy định vị GPS/GNSS RTK

• Máy định vị GPS (Hệ thống Định vị Toàn cầu) và GNSS (Hệ thống Vệ tinh Định vị Toàn cầu), đặc biệt là các máy sử dụng công nghệ RTK (Động học Thời gian Thực), được sử dụng để xác định vị trí và tọa độ một cách chính xác thông qua tín hiệu từ các vệ tinh nhân tạo. Công nghệ RTK cho phép đạt được độ chính xác đến mức centimet trong thời gian thực bằng cách sử dụng trạm gốc hoặc mạng lưới trạm tham chiếu để hiệu chỉnh sai số. Chức năng chính của máy GPS/GNSS RTK là xác định tọa độ ba chiều (kinh độ, vĩ độ, độ cao) với độ chính xác cao , cung cấp khả năng định vị thời gian thực với độ tin cậy cao , và hỗ trợ các chức năng dẫn đường và bố trí điểm. Máy GPS/GNSS RTK được ứng dụng rộng rãi trong đo đạc địa chính để xác định ranh giới đất đai , trong xây dựng để bố trí tim cọc và các điểm thiết kế , trong khảo sát địa hình để thành lập bản đồ và lưới khống chế , trong nông nghiệp chính xác để điều khiển máy móc và ứng dụng phân bón biến đổi , và trong việc theo dõi biến dạng địa chất và công trình. Công nghệ này đã mang lại một cuộc cách mạng trong ngành trắc địa, cho phép đo đạc nhanh chóng và chính xác trên diện rộng.

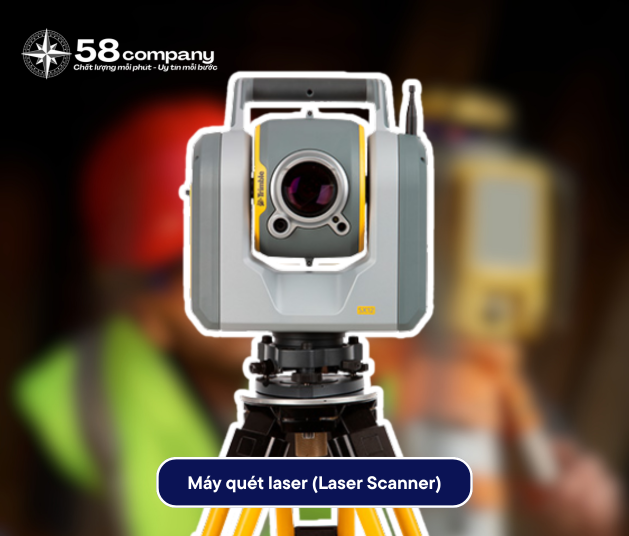

Máy quét laser (Laser Scanner):

Máy quét laser là một loại máy trắc địa tiên tiến, sử dụng công nghệ laser để thu thập dữ liệu ba chiều chi tiết về các đối tượng, môi trường, và địa hình một cách nhanh chóng. Máy có thể là loại đặt trên mặt đất (terrestrial), di động (mobile), hoặc trên không (airborne), và tạo ra một tập hợp dày đặc các điểm dữ liệu được gọi là đám mây điểm (point cloud). Một số máy toàn đạc điện tử hiện đại cũng tích hợp chức năng quét laser. Chức năng chính của máy quét laser là thu thập hàng triệu điểm dữ liệu chính xác trong thời gian ngắn, tạo ra một mô hình ba chiều chi tiết của đối tượng hoặc khu vực được quét , đo khoảng cách đến vô số điểm và xây dựng mô hình 3D chính xác , và có thể được sử dụng để đo đạc nhiều thông số khác nhau như khoảng cách, diện tích, và thể tích từ dữ liệu đám mây điểm. Ứng dụng của máy quét laser rất đa dạng, bao gồm tạo ra tài liệu “hoàn công” (as-built) chi tiết của các tòa nhà, công trình hạ tầng, và nhà máy công nghiệp , khảo sát địa hình ở các khu vực phức tạp hoặc nguy hiểm , theo dõi biến dạng của các công trình với độ chính xác cao , tạo dữ liệu cho quy trình Mô hình hóa Thông tin Công trình (BIM) , và ghi lại chi tiết trong các cuộc điều tra pháp y, khai quật khảo cổ, và bảo tồn di sản văn hóa. Công nghệ quét laser cung cấp mức độ chi tiết và độ chính xác chưa từng có, cho phép phân tích và lập tài liệu toàn diện về các đối tượng và không gian.

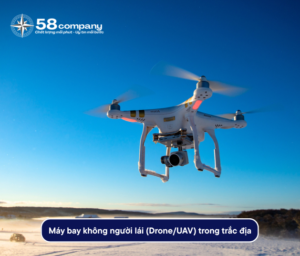

Máy bay không người lái (Drone/UAV) trong trắc địa:

• Máy bay không người lái (UAVs) hoặc drone là các phương tiện bay không người lái, được trang bị camera, cảm biến, và thường có máy thu GPS hoặc GNSS, được sử dụng đặc biệt cho công tác khảo sát và lập bản đồ từ trên không. Chúng ngày càng được sử dụng rộng rãi để chụp ảnh và quay video trên không phục vụ mục đích trắc địa. Các drone được trang bị công nghệ RTK có thể đạt được độ chính xác định vị cao cho các ứng dụng lập bản đồ. Chức năng chính của drone trong trắc địa là thu thập ảnh có độ phân giải cao từ trên không về khu vực khảo sát , xử lý các hình ảnh này để tạo ra bản đồ trực giao (orthomosaic) và mô hình ba chiều của địa hình , và cho phép khảo sát hiệu quả các khu vực rộng lớn hoặc khó tiếp cận mà các phương pháp truyền thống gặp nhiều khó khăn. Drone được ứng dụng trong nhiều lĩnh vực, bao gồm tạo bản đồ địa hình cho các mục đích quy hoạch và thiết kế kỹ thuật , giám sát môi trường như theo dõi nạn phá rừng, xói mòn bờ biển, và các thay đổi môi trường khác , theo dõi tiến độ của các dự án xây dựng và phát triển hạ tầng , nông nghiệp chính xác để theo dõi cây trồng, ước tính năng suất, và ứng dụng biến đổi các loại phân bón và thuốc trừ sâu , và ứng phó với thảm họa để đánh giá thiệt hại và thực hiện các hoạt động tìm kiếm cứu nạn. Drone mang lại một phương pháp hiệu quả về chi phí, nhanh chóng và an toàn để thu thập dữ liệu không gian từ trên không, đặc biệt là trên các địa hình rộng lớn hoặc phức tạp.

Các loại máy đo đạc khác: Ngoài các loại máy chính trên, còn có nhiều loại máy đo đạc khác phục vụ các mục đích chuyên biệt:

• • Máy đo khoảng cách laser cầm tay (Laser Distance Meter): Đây là các thiết bị cầm tay nhỏ gọn, sử dụng công nghệ laser để đo khoảng cách một cách nhanh chóng và chính xác.
  • Máy dọi laser (Laser Plummet): Các thiết bị này chiếu một tia laser thẳng đứng (dọi đứng) hoặc nằm ngang, được sử dụng để cân bằng và định vị trong xây dựng. Chúng còn được gọi là máy cân bằng laser hoặc máy tự động cân bằng.
  • Thước lăn đo đường (Measuring Wheel): Đây là các thiết bị cơ học đơn giản, được sử dụng để đo khoảng cách dọc theo mặt đất bằng cách lăn một bánh xe đã được hiệu chỉnh.
  • Máy dò đường ống cáp ngầm (Pipe and Cable Locator): Các thiết bị chuyên dụng này được sử dụng để phát hiện vị trí của các công trình ngầm như đường ống và cáp điện, giúp ngăn ngừa hư hỏng trong quá trình thi công.
  • Máy thông tầng (Laser Level for Vertical Alignment): Các thiết bị laser này được sử dụng để truyền các điểm theo phương thẳng đứng giữa các tầng khác nhau trong các dự án xây dựng nhiều tầng. Đôi khi chúng còn được gọi là quả dọi laser.

Máy cân bằng laser (Laser Level): Đây là các thiết bị chiếu các vạch laser ngang và/hoặc dọc có độ nhìn thấy cao, được sử dụng để cân bằng và định vị chính xác trong nhiều ứng dụng xây dựng và hoàn thiện nội thất.

Ứng dụng rộng rãi của máy trắc địa trong các lĩnh vực

Máy trắc địa đóng một vai trò vô cùng quan trọng và có nhiều ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

• Xây dựng công trình: Trong ngành xây dựng, máy trắc địa được sử dụng trong mọi giai đoạn của dự án, từ khảo sát ban đầu và thiết kế đến thi công và giám sát. Chúng được dùng để khảo sát địa điểm xây dựng, bố trí các điểm mốc và tim trục công trình (setting out), kiểm tra độ thẳng đứng và độ ngang của các cấu kiện, đo đạc khối lượng vật liệu, và giám sát sự ổn định của công trình. Việc theo dõi sự biến dạng của các công trình như cầu, đập, và các tòa nhà cao tầng cũng là một ứng dụng quan trọng.
• Đo đạc địa chính và quản lý đất đai: Máy trắc địa là công cụ không thể thiếu trong việc xác định ranh giới tài sản, phân chia lô đất, và lập bản đồ địa chính. Chúng giúp tạo ra các bản đồ địa chính chính xác, phục vụ cho công tác quản lý đất đai, cấp giấy chứng nhận quyền sử dụng đất, và giải quyết các tranh chấp liên quan đến ranh giới. Công tác quy hoạch sử dụng đất cũng dựa rất nhiều vào dữ liệu trắc địa.
• Thành lập bản đồ địa hình và địa chính: Máy trắc địa được sử dụng để đo đạc và vẽ các loại bản đồ, bao gồm bản đồ địa hình (thể hiện độ cao và các đặc điểm tự nhiên) và bản đồ địa chính (thể hiện ranh giới hành chính và quyền sở hữu đất đai). Các bản đồ này có vai trò quan trọng trong nhiều lĩnh vực như xây dựng, quản lý tài nguyên, quy hoạch đô thị, và quốc phòng. Dữ liệu trắc địa cũng được sử dụng để xây dựng các mô hình địa hình số (DEMs).
• Khảo sát địa chất và môi trường: Trong lĩnh vực địa chất, máy trắc địa được sử dụng để lập bản đồ các cấu trúc địa chất và nghiên cứu các quá trình địa chất. Chúng cũng đóng vai trò quan trọng trong việc theo dõi các thay đổi môi trường như xói mòn đất, sạt lở, và tác động của các thảm họa tự nhiên. Công tác quản lý tài nguyên thiên nhiên cũng cần đến sự hỗ trợ của các thiết bị trắc địa.
• Ứng dụng trong khai thác mỏ: Máy trắc địa được sử dụng để khảo sát và lập bản đồ các khu vực khai thác mỏ, cả trên bề mặt và dưới lòng đất. Chúng cũng được dùng để tính toán khối lượng vật liệu đã khai thác và quản lý các hoạt động khai thác một cách hiệu quả.
• Các ứng dụng khác: Ngoài ra, máy trắc địa còn được ứng dụng trong nhiều lĩnh vực khác như nông nghiệp chính xác (để điều khiển máy móc và tối ưu hóa việc sử dụng tài nguyên) , khảo cổ học (để ghi lại vị trí và hình dạng của các di tích), quản lý thảm họa (để đánh giá thiệt hại và hỗ trợ cứu hộ) , hệ thống dẫn đường và định vị cho các phương tiện tự hành , quân sự và quốc phòng (cho các nhiệm vụ trinh sát, định vị mục tiêu, và dẫn đường) , khảo sát thủy văn (để lập bản đồ địa hình dưới nước) , quản lý lâm nghiệp, quy hoạch đô thị, xây dựng và cập nhật các hệ thống thông tin địa lý (GIS) , viễn thám và đo ảnh , khí tượng học, thủy văn học, giao thông vận tải (đường bộ, đường sắt) , và quản lý các mạng lưới tiện ích (điện, viễn thông, cấp thoát nước). Các lĩnh vực chuyên sâu như trắc địa mỏ, trắc địa cao cấp, và trắc địa vệ tinh cũng sử dụng các loại máy trắc địa chuyên dụng để thực hiện các phép đo ở quy mô toàn cầu và cho các mục đích nghiên cứu khoa học.

Những yếu tố cần xem xét khi lựa chọn máy trắc địa

Việc lựa chọn đúng loại máy trắc địa là rất quan trọng để đảm bảo hiệu quả và độ chính xác của công việc. Có nhiều yếu tố cần xem xét khi lựa chọn máy, bao gồm:

• Độ chính xác yêu cầu: Mức độ chính xác cần thiết cho nhiệm vụ đo đạc cụ thể.
• Phạm vi và khả năng đo khoảng cách: Khoảng cách tối đa cần đo và khả năng đo có gương phản xạ hay không gương.
• Điều kiện môi trường làm việc: Khả năng chống chịu thời tiết, bụi bẩn và các yếu tố môi trường khác của máy.
• Tính di động và dễ sử dụng: Kích thước, trọng lượng và độ thân thiện với người dùng của thiết bị.
• Khả năng tương thích phần mềm và xử lý dữ liệu: Khả năng kết nối với phần mềm trắc địa và các tính năng xử lý dữ liệu tích hợp trên máy.
• Ngân sách và hiệu quả đầu tư: Chi phí ban đầu của máy và khả năng nâng cao hiệu quả và năng suất làm việc.
• Các tính năng đặc biệt cần thiết: Các tính năng cụ thể có thể cần thiết cho một số công việc nhất định, chẳng hạn như đo không gương, khả năng điều khiển từ xa (robotic), tích hợp GPS/GNSS, hoặc khả năng quét laser.
• Uy tín của thương hiệu và dịch vụ hậu mãi: Danh tiếng của nhà sản xuất và sự sẵn có của hỗ trợ kỹ thuật và dịch vụ bảo trì đáng tin cậy.

Để có cái nhìn tổng quan về các loại máy trắc địa phổ biến và chức năng chính của chúng, bạn có thể tham khảo bảng sau:

Kết luận

Máy trắc địa đóng một vai trò không thể thiếu trong vô số các ngành kỹ thuật và khoa học. Chúng là những công cụ thiết yếu để đạt được độ chính xác, nâng cao hiệu quả và đảm bảo an toàn trong nhiều ứng dụng, từ xây dựng và quản lý đất đai đến giám sát môi trường và nghiên cứu khoa học. Với sự đa dạng về chủng loại và tính năng, việc lựa chọn đúng loại máy trắc địa phù hợp với nhu cầu cụ thể là vô cùng quan trọng.
