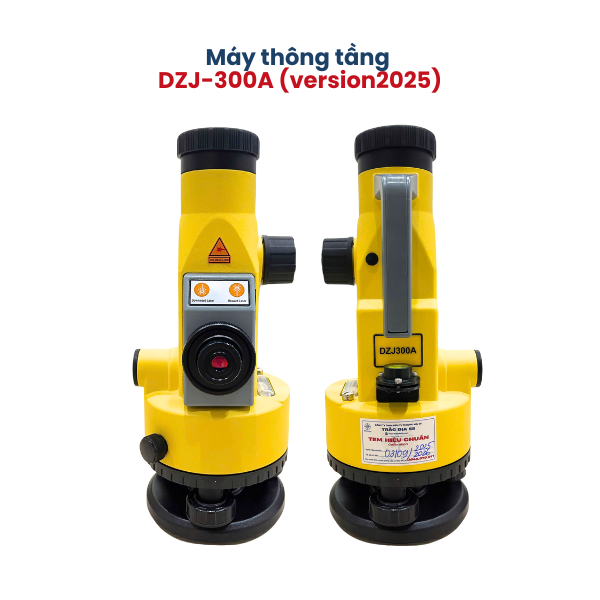

Máy Thông Tầng DZJ-300A (máy chiếu đứng)

Giới Thiệu: Thách Thức Của Trục Thẳng Đứng & Sự Ra Đời Của Máy Thông Tầng DZJ-300A

Trong bối cảnh kiến trúc hiện đại ngày càng vươn cao, việc duy trì một trục thẳng đứng tuyệt đối từ móng lên đến mái đã trở thành một trong những thách thức kỹ thuật lớn nhất. Đối với các công trình nhà cao tầng, kết cấu thép phức tạp hay trục thang máy, một sai lệch nhỏ ở các tầng dưới có thể bị khuếch đại thành sai số nghiêm trọng ở các tầng trên, gây ảnh hưởng trực tiếp đến kết cấu, độ an toàn và thẩm mỹ của toàn bộ dự án. Các phương pháp dọi tâm quang học truyền thống, dù đã phục vụ ngành xây dựng trong nhiều năm, lại bộc lộ những hạn chế về thời gian, đòi hỏi tay nghề cao và dễ phát sinh sai số do yếu tố con người.

Để giải quyết triệt để vấn đề này, Máy Thông Tầng Laser DZJ-300A đã ra đời như một giải pháp công nghệ chuyên dụng và hiệu quả. Thiết bị này, còn được biết đến với nhiều tên gọi chuyên ngành như máy chiếu đứng, máy thiên đỉnh, máy dọi ngược, hay máy chiếu tia laser dọi ngược, được thiết kế đặc biệt để thiết lập và kiểm tra các trục thẳng đứng với độ chính xác gần như tuyệt đối. Nhờ sự kết hợp hoàn hảo giữa độ chính xác vượt trội, độ bền bỉ trong môi trường công trường và một mức giá hợp lý, DZJ-300A đã nhanh chóng trở thành lựa chọn hàng đầu, được các kỹ sư và nhà thầu chuyên nghiệp tại Việt Nam tin dùng và đánh giá cao

Các Tính Năng Vượt Trội Của Máy Thông Tầng DZJ-300A

Máy Thông Tầng DZJ-300A không chỉ là một công cụ đo đạc, mà là một hệ thống tích hợp các công nghệ tiên tiến, được thiết kế để tối ưu hóa quy trình làm việc và đảm bảo kết quả đáng tin cậy nhất.

1. Độ Chính Xác Tối Ưu – Nền Tảng Của Mọi Công Trình Bền Vững

Nền tảng của mọi công trình chất lượng cao nằm ở độ chính xác. DZJ-300A được chế tạo để đáp ứng những tiêu chuẩn khắt khe nhất:

• Độ chính xác tia trên (Upward Zenith): Máy đạt sai số cực thấp, chỉ $\pm 2.5mm$ trên $100m$, tương đương với tỷ lệ chính xác ấn tượng là $1/45,000$. Con số này đảm bảo rằng khi truyền trục từ tầng 1 lên tầng 30, sai lệch vẫn nằm trong giới hạn cho phép của các tiêu chuẩn xây dựng khắt khe nhất
• Độ chính xác tia dưới (Downward Nadir): Với sai số dọi tâm $\pm 1mm$ trên $1.5m$, máy cho phép định vị điểm gốc ban đầu một cách chính xác tuyệt đối, tạo tiền đề vững chắc cho toàn bộ quá trình chiếu đứng.

Độ chính xác này được hỗ trợ bởi một hệ thống quang học cao cấp, với ống kính có độ phóng đại 25X và đường kính vật kính 36mm, cho phép người vận hành quan sát mục tiêu ở khoảng cách xa một cách rõ ràng và sắc nét, giảm thiểu sai số do ngắm bắn

2. Công Nghệ Cân Bằng Điện Tử Tự Động – Tiết Kiệm Thời Gian, Loại Bỏ Sai Sót

Một trong những cải tiến đáng giá nhất của DZJ-300A là hệ thống cân bằng điện tử tự động. Thay vì phải mất thời gian cân chỉnh thủ công bằng các ốc cân và bọt thủy dài, người dùng chỉ cần đặt máy trên chân máy và khởi động. Hệ thống sẽ tự động bù trừ độ nghiêng để đưa trục máy về phương thẳng đứng tuyệt đối. Tính năng này mang lại hai lợi ích to lớn:

• Tiết kiệm thời gian: Giảm đáng kể thời gian thiết lập máy tại mỗi vị trí, giúp đẩy nhanh tiến độ công việc.
• Loại bỏ sai số chủ quan: Tự động hóa quá trình cân bằng giúp loại bỏ các lỗi tiềm ẩn do thao tác của người vận hành, đảm bảo tính nhất quán và độ tin cậy của mọi phép đo.

Hơn nữa, máy còn được trang bị chức năng cảnh báo tự động khi bị đặt nghiêng vượt quá phạm vi cân bằng cho phép. Đây là một cơ chế an toàn thông minh, ngăn chặn người dùng thực hiện phép đo khi máy chưa ở trạng thái sẵn sàng, đảm bảo mọi dữ liệu thu thập đều hợp lệ và chính xác

3. Hiệu Suất Laser Vượt Trội – Làm Việc Hiệu Quả Cả Ngày Lẫn Đêm

Trái tim của DZJ-300A là hệ thống laser mạnh mẽ, được tối ưu hóa cho các ứng dụng xây dựng:

• Phạm vi làm việc ấn tượng: Sử dụng tia laser đỏ bước sóng 635nm với công suất 5mW, máy có khả năng hoạt động hiệu quả trong phạm vi từ $\ge 120m$ đến $200m$ vào ban ngày và lên đến $\ge 250m$ vào ban đêm. Điều này cho phép máy đáp ứng nhu cầu của cả những tòa nhà chọc trời.
• Điểm laser sắc nét: Kích thước điểm laser được duy trì ở mức nhỏ ($\le 5mm$ ở khoảng cách $80m$), đảm bảo việc đánh dấu tâm trục trên mục tiêu được chính xác tuyệt đối
• Thiết kế đồng trục hoàn hảo: Một trong những yếu tố kỹ thuật quan trọng nhất là thiết kế đảm bảo tia laser và trục quang học của ống kính luôn đồng tâm và đồng trục. Điều này có nghĩa là điểm laser mà kỹ sư quan sát qua ống kính chính là điểm laser thực tế trên mục tiêu, loại bỏ hoàn toàn sai số thị sai và mang lại sự tin cậy tuyệt đối.
•

4. Vận Hành Thông Minh & Linh Hoạt Với Điều Khiển Từ Xa

DZJ-300A được trang bị điều khiển hồng ngoại từ xa, một tính năng nâng cao đáng kể hiệu suất và an toàn lao động. Kỹ sư có thể đứng ở tầng trên hoặc tại vị trí mục tiêu và điều khiển các chức năng của máy (bật/tắt tia laser) mà không cần phải di chuyển xuống vị trí đặt máy. Điều này đặc biệt hữu ích khi máy được đặt ở những khu vực khó tiếp cận, giúp tiết kiệm thời gian và giảm thiểu rủi ro di chuyển trong công trường

5. Thiết Kế Bền Bỉ, Sẵn Sàng Cho Môi Trường Công Trường Khắc Nghiệt

Máy được thiết kế để chịu đựng các điều kiện làm việc khắc nghiệt:

• Nhỏ gọn và di động: Với trọng lượng chỉ 2.8 kg, máy rất dễ dàng vận chuyển và lắp đặt, ngay cả trong không gian chật hẹp của công trường.

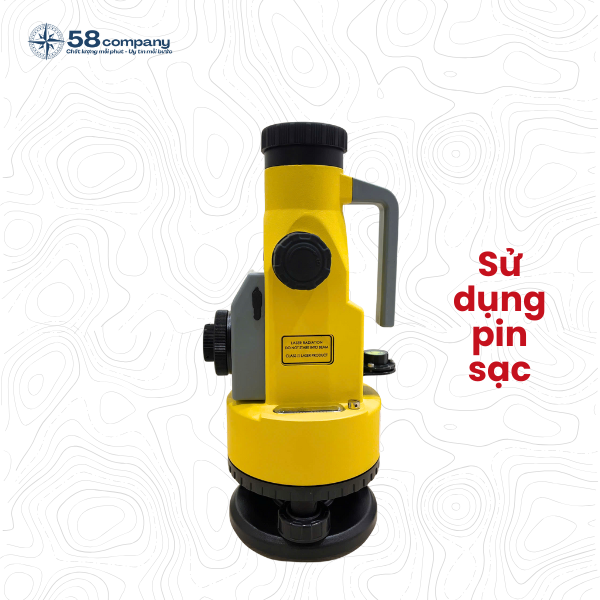

• Nguồn pin sạc: Sản phẩm đã được nâng cấp từ phiên bản pin tiểu Aa phổ thông sang dòng pin sạc. Chủ động kết nối nguồn sạc khi hết pin, giúp chủ động trong công việc – tiết kiệm tối đa chi phí (giá máy không thay đổi so với dòng pin tiểu trước đây)

Sự kết hợp của các tính năng này tạo ra một quy trình làm việc liền mạch và hiệu quả. Một kỹ sư chỉ cần đặt máy, bật nguồn để máy tự cân bằng, sau đó di chuyển đến vị trí cần xác định trục và sử dụng điều khiển từ xa để thực hiện công việc. Quá trình này giảm thiểu tối đa sự can thiệp thủ công, loại bỏ các nguồn gây sai số và cho phép kỹ sư tập trung hoàn toàn vào việc thi công chính xác.

Ứng Dụng Toàn Diện Của Máy Thông Tầng DZJ-300A: Từ Móng Đến Mái

Sự linh hoạt và độ chính xác cao của DZJ-300A cho phép nó được ứng dụng trong rất nhiều giai đoạn và hạng mục của một công trình xây dựng.

1. Xây Dựng Nhà Cao Tầng & Kết Cấu Thép

Đây là ứng dụng cốt lõi và quan trọng nhất của DZJ-300A. Máy được đặt tại một điểm mốc đã được định vị chính xác ở tầng dưới, sau đó chiếu tia laser thẳng đứng lên một tấm mục tiêu ở tầng trên để xác định vị trí tương ứng. Quy trình này đảm bảo các trục cột bê tông, lõi thang máy, và các cấu kiện thép được lắp dựng thẳng hàng tuyệt đối, tuân thủ nghiêm ngặt bản vẽ thiết kế và đảm bảo sự ổn định của kết cấu.

2. Lắp Đặt Thang Máy & Trục Kỹ Thuật

Việc lắp đặt ray dẫn hướng cho thang máy đòi hỏi độ thẳng đứng gần như hoàn hảo để đảm bảo cabin di chuyển êm ái, an toàn và không bị mài mòn. DZJ-300A được sử dụng để tạo ra một đường chuẩn laser thẳng đứng suốt chiều cao của hố thang, làm cơ sở để căn chỉnh việc lắp đặt ray và các thiết bị liên quan một cách chính xác đến từng milimet. Tương tự, máy cũng được dùng để định vị các trục kỹ thuật như ống cứu hỏa, ống thông gió, đảm bảo chúng được lắp đặt thẳng qua các tầng

3. Thi Công Hệ Thống Cơ Điện (M&E)

Trong thi công hệ thống M&E, việc duy trì các đường đi dây, máng cáp, và ống nước thẳng đứng không chỉ đảm bảo kỹ thuật mà còn mang lại tính thẩm mỹ cao. DZJ-300A chiếu một đường laser thẳng đứng làm “cữ”, giúp đội thi công lắp đặt các hệ thống này một cách nhanh chóng, chính xác và thẳng hàng từ tầng này qua tầng khác.

4. Hoàn Thiện Nội Thất & Lắp Đặt Chính Xác

Độ chính xác của DZJ-300A cũng phát huy tác dụng trong giai đoạn hoàn thiện. Máy cung cấp các đường tham chiếu thẳng đứng để dựng vách ngăn thạch cao, ốp lát tường, lắp đặt khung cửa sổ, cửa chính và các vách kính lớn, đảm bảo mọi chi tiết đều vuông vắn và đạt độ thẩm mỹ cao nhất.

5. Khảo Sát, Giám Sát & Quan Sát Biến Dạng Công Trình

Trong suốt quá trình thi công và cả sau khi hoàn thiện, DZJ-300A là một công cụ hữu hiệu cho công tác giám sát chất lượng. Máy được sử dụng để kiểm tra định kỳ độ thẳng đứng của các cấu kiện chịu lực, cột, hoặc toàn bộ tòa nhà để phát hiện sớm các dấu hiệu nghiêng, lún hoặc biến dạng, cung cấp dữ liệu tin cậy cho công tác đảm bảo an toàn công trình

Bảng Thông Số Kỹ Thuật Chi Tiết Máy Thông Tầng DZJ-300A (máy chiếu đứng)

Bảng dưới đây tổng hợp các thông số kỹ thuật quan trọng của máy, cung cấp dữ liệu cần thiết cho các kỹ sư và nhà quản lý dự án để đánh giá và so sánh.
